Bảng điều khiển mạ kẽm Máy hàn dây điện chống va đập cán nóng

         Bảng điều khiển hàng rào lưới thép hàn điện mạ kẽm Điều khiển PLC Máy làm lưới thép hàn

Sử dụng:

hàn, các loại đường sắt cao tốc, lưới đỡ hầm, lưới an toàn hầm lò mỏ sắt, lưới hầm lò than, lưới đỡ hầm lò.

Bộ cho ăn dây chéo (cắt sẵn)

Nó được cài đặt ở phía trên của thiết bị đặt lưới lưới.nó bao gồm bệ đi bộ, bộ phận xếp chồng dây chéo, thiết bị phân tán dây và thiết bị cấp dây.

Thiết bị phân phối và cấp dây được dẫn động bằng hệ thống khí nén dưới sự vận hành của hệ thống điều khiển điện.

Cấp dây chéo tự động mà không cần lao động thủ công.nó được thiết kế cho dây chéo được cấp từ dây cắt sẵn.

Hệ thống hàn

Hệ thống hàn được tạo thành từ giá đỡ, máy biến áp hàn, xi lanh điều áp, tổ hợp điện cực trên, tổ hợp điện cực dưới, bộ định vị từ tính chéo, bộ phận lưới nâng, tổ hợp giá đỡ dây dẫn, hệ thống khí nén, hệ thống làm mát bằng nước và các phụ tùng khác.

Vật liệu hàn: dây cán nguội, dây tròn cán nguội, dây cán nóng.

Hệ thống kéo lưới

Nó bao gồm tấm trống, giàn, máy đan lưới liên kết chuỗi và xe chuyển tải (hoặc dẫn hướng con lăn), bộ phận lật (máy xếp-quay) là bộ phận tùy chọn.

Chiều dài tối đa của lưới thép: 6000mm.Nếu chiều dài của lưới thép gia cường là 12 mét hoặc dài hơn, nó cần được tùy chỉnh.

Đơn vị vị trí lưới CNC

Việc sử dụng đơn vị vị trí lưới là đưa lưới hàn về phía trước, đồng thời đảm bảo khoảng cách dây dòng cần thiết, điều chỉnh khoảng cách dòng chéo theo cài đặt tự động.

Hệ thống vị trí lưới CNC có thể điều chỉnh khoảng cách dây chéo tự động, và có thể lưu dữ liệu trong hệ thống, việc điều chỉnh khoảng cách dây chéo dễ dàng, thuận tiện và chính xác.

Ưu điểm của máy hàn hàng tự động (máy hàn lưới):

1. Máy hàn hàng được trang bị xi lanh nắn thẳng hàng, làm thẳng hàng và cấp dây trực tiếp cuộn dây, tự động hóa, loại bỏ việc cắt thẳng trước và đặt thủ công, tiết kiệm thời gian, thiết bị và lao động.

2. Máy hàn hàng có máy cắt lưới riêng, máy sẽ tự động cắt lưới khi đạt đến độ dài đã cài đặt và tự động rơi lưới, không cần dừng máy để nâng cao hiệu quả.

3. Máy hàn hàng có thể tự động sản xuất một khi nó được gỡ lỗi, không cần dừng lại thời gian, một công nhân có thể vận hành nó.

Máy hàn hàng tự động / máy hàn lưới các thông số cơ bản:

Khổ lưới: 1 m, 1,2 m, 1,5 m, 2 m, 2,5 m, 3 m;

Chiều dài lưới: 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m (Tùy chỉnh theo nhu cầu của khách hàng)

Đường kính dây hàn: 2,2-4mm, 4-6,5mm, 6-8mm;

Khẩu độ hàn: 50x50mm, 100x100mm, 200x200mm hoặc 250x250mm (có thể điều chỉnh);

Số lượng đường dọc (mối hàn): 6, 8, 10, 12,14, 16, 18 (theo nhu cầu của khách hàng);

Nguồn điện 380V 50HZ;

Tốc độ hàn 40-55 (hàng / phút);

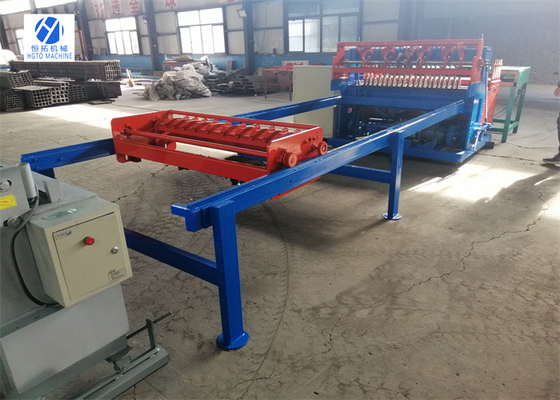

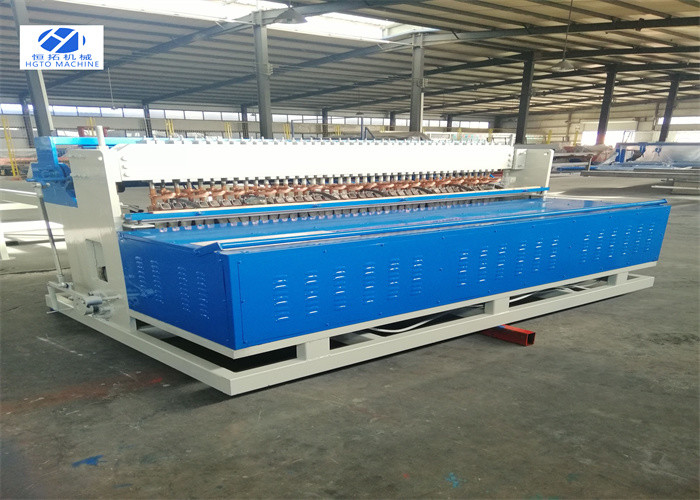

Chi tiết máy:

Hình ảnh tủ điều khiển:

Sẵn sàng để giao hàng:
